液阻柜又叫水阻柜，是一種液體電阻軟啟動裝置，主要的作用就是保護電機平穩起動的。

簡單來說，電機起動的時候，電流那叫一個兇猛，沒有這玩意，你就等著電機報廢吧！

言歸正傳，下面源創小編，帶你深入了解一下水阻柜的知識。

要想了解水阻柜，你必須要先了解電機，一種是繞線式的電機，一種是鼠籠型的電機。

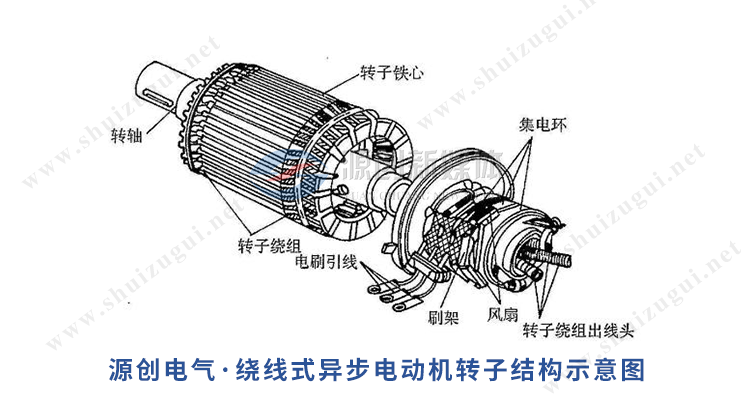

電機方面不做深入探討，只說一點，繞線電機更加強勁一些，起動電流小，起動轉矩大，主要用于拖動重符合的東西，比如球磨機、破碎機、重型機床，你可以把它想象成柴油發動機。相反，另外一種就是鼠籠型電機了。

好下面，我們從繞線電機水阻柜，也就是YRQ水阻柜說起。

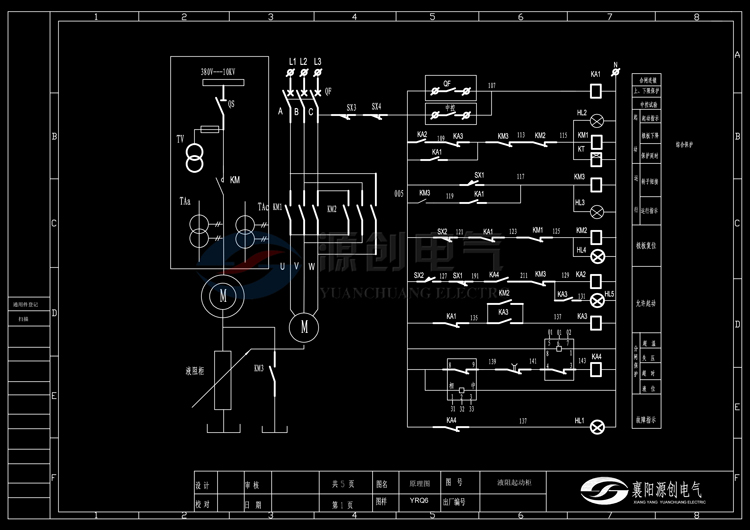

廢話不多說，上電氣原理圖。

從圖上，我們不難看出水阻柜被串入在電機的轉子回路，而不是定子(另外一種鼠籠型電機水阻柜YLQ水阻柜則是串入在定子中的，這點不一樣)。

還有一點它和籠型電機水阻柜內部構造也不一樣，由于轉子回路需要一直短接，剛開始起動時是在水阻柜內的水電阻后端短接成星形，起動完畢后是靠接觸器在水電阻前端短接成星形。上圖中的水電阻，起動完畢后KM3來短接轉子。

 對于繞線式異步電動機來說，當電網電壓及頻率不變時，在轉子回路中串入隨電動機轉速增加而相應減小的起動電阻后，一方面可以減小起動電流，另一方面又可以始終獲得較大的起動轉矩。

水阻柜就是利用這一原理來起動的，以特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極將電阻星型連接后串入電機轉子回路中，起動器接到電機起動信號時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路的）液體電阻由大到小作無極變化，當電阻變化到小時，短接接觸器閉合，使電機轉子星點直接短接，從而使電機低電流大轉矩平滑起動。

上面說的過程可能有些讓人懵，我們需要了解一下這個水電阻是如何改變阻值的，因此我們要了解一下液阻柜(水阻柜)內部重要的一個部件，電解液箱。

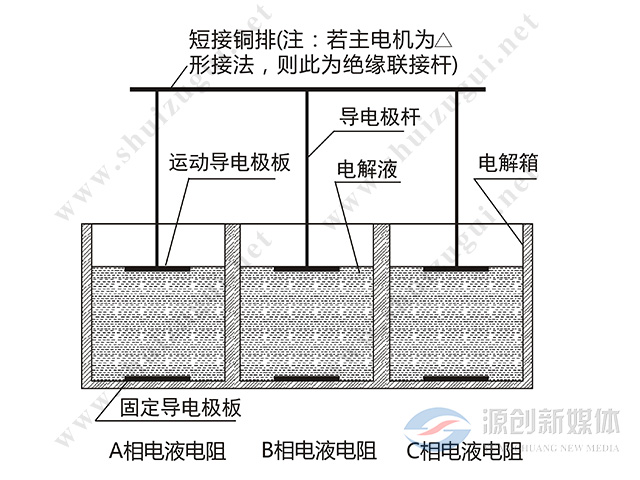

外觀就是上面看到的這個樣子，它內部裝有電解液，一般由電解粉（Na2CO3）溶解在水中形成電解液，這個電解液也有固定的配比公式，我們先看一下電解液箱的構造圖

從上圖，我們可以看出水阻柜內部主要包括3個獨立的水箱，三相電分別通入每一個水箱，水箱底部有一固定的銅極板，水箱上部有一可上下移動的銅極板，分別引出進出一次線。

以極板升降改變阻值，其柜內部主要包括:水箱(三相分開)，一套極板，極板升降電機和傳動絲桿、軸承及短接接觸器、PLC等。

水箱體積主要根據電機大小，計算需要的散熱液體體積，因此柜體體積有大有小。

通過這個構造圖我們對水阻柜的電阻值如何改變的，有了一個比較清晰的認知，那就是通過運動導電極板的上升下降，改變和固定導電極板之間的距離差，來改變電阻值大小的。

至于如何讓運動導電極板上升下降，靠的就是那個藍色的電動機，自己往上兩張圖去看。

再往深處講，如何確定運動導電極板上下的距離和速度，這就涉及到了PLC和每個生產廠家自己的技術了，也就不多說了。大家只需明白，水阻柜能平穩啟動電機就完事了。

說了這么多，估計大家多少都明白了一些水阻柜的運行原理，所以它的科技含量不如那些變頻高壓起動柜，在價格方面也很親民，所以它的市場占有率很高，畢竟企業都是要看成本的。

同時，水阻柜也存在著一些缺點，比如電解液受到環境溫度的影響，天氣太冷了，你要加熱，就跟用熱得快燒水一樣。另外，它的調節缺乏量化控制手段，也就是調節電流的單位不是那么精準，這是先天上的不足。

一方面是價格，一方面是科技含量，買家心里都有自己的一桿秤，所以并不存在好與不好，只存在適用和不適用！
