一、概述

GCK型低壓抽出式開關柜（以下簡稱裝置）廣泛用于發電廠、冶金軋鋼、石油化工、輕工紡織、工礦企業、高層建筑等行業配電系統。作為三相交流頻率為50Hz、額定工作電壓為380V的電力系統中的配電、電動機集中控制使用的低壓成套配電裝置。

    符合標準：

    IEC439-1  低壓成套開關設備和控制設備

    NEMAIC2-322低壓成套開關設備和控制設備

    GB7251    低壓成套開關設備

ZBK36001  低壓抽出式成套開關設備

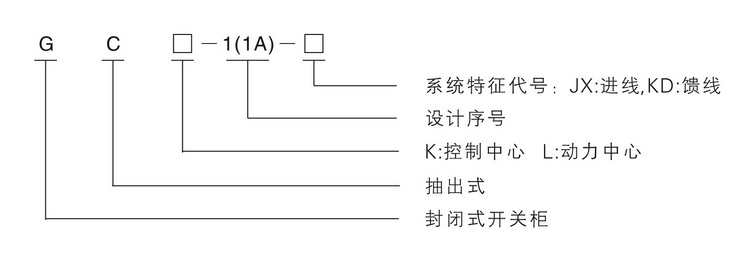

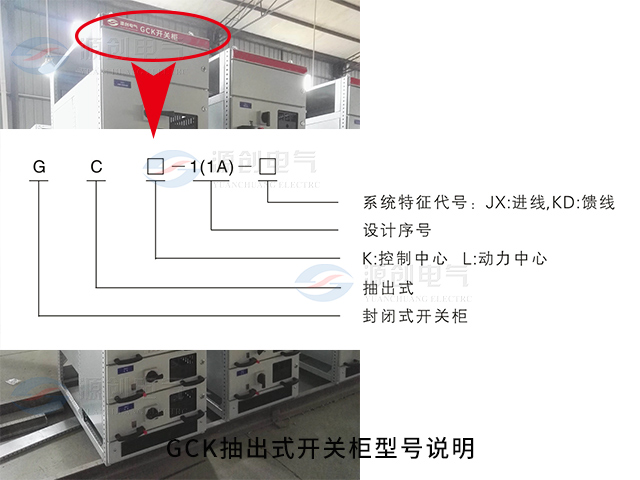

二、型號說明

三、使用條件

·周圍空氣溫度不高于+40℃，不低于- 5℃，并且24小時內其平均溫度不高于+35℃，

·周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

·海拔高度不超過2000m；

·無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5°；

·裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所：

·用戶有特殊要求時，可以與制造廠商解決。

四、技術參數

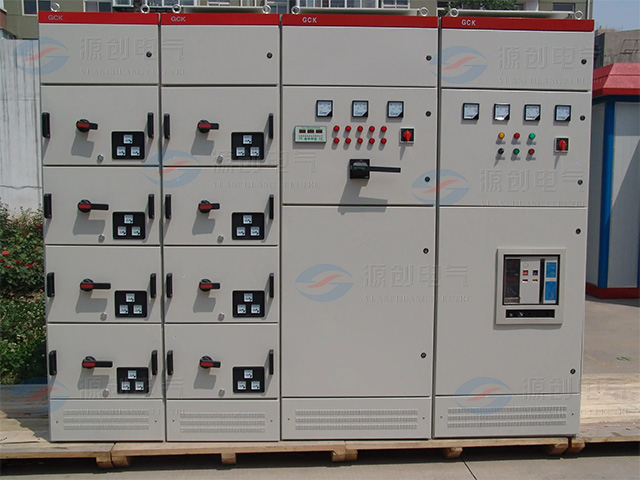

五、結構特點

  ·柜體由薄鋼板沖壓成形，采用以20mm為模數的標準化設計，結構零件通用性強，機械強度高。

  ·柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

  ·按開關柜使用特征可分為受電柜、母線聯絡柜、饋電柜、電動機控制柜、電源切換柜、功率因數補償柜。柜體結構零件的表面保護層有鍍鋅或靜電粉末噴涂二種，色澤美觀質量可靠。

  ·機械聯鎖：MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可藉解鎖裝置在通電情況下開啟室門，檢視抽屜內部。

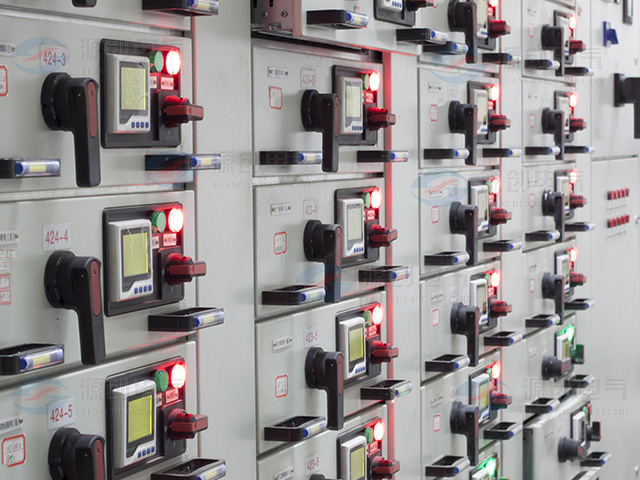

  ·受電開關、聯絡開關及MCC柜的抽屜都具有三個位置：接通位置、試驗位置及斷開位置。

  ·開關柜的頂部根據受電或聯絡需要可裝母線橋，母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。

    柜體外形尺寸如下表所示：

單位( mm)

六、裝置特點

·款式新穎，結構緊湊，操作簡便，供電的連續性和可靠性高；

·采用標準化設計，外形統一、精度高、抽屜的互換性好，機械強度高；

·柜門與主斷路器之間設有完善的機械或電氣聯鎖裝置，操作輕便安全，可確保操作人員的

人身安全；

·相對獨立的功能單元，不因某一單元的故障而影響其它單元工作，使故障局限在最小范

圍內；

·防護等級高，當所有的門及護板都關閉時防護等級可達IP40；

·裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出，使安裝、維修方便；

·所有指示儀表、按鈕、控制開關和指示燈均在功能單元正面的控測板上，使檢控及操作更

為直觀方便。

七、訂貨須知

訂貨時用戶應提供：

  ·產品的全型號包括主電路方案號和輔助電路方案號；

  ·主電路系統平面布置圖；

  ·輔助電路電氣原理圖，如用戶未提要求，將按企業標準接線；

  ·開關柜內主要電氣元件的型號、規格及數量；

  ·開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

  ·其它要求。
